Ανομοιόμορφο πάχος σε εξαγωνικές επιστρώσεις; Ελέγξτε πρώτα αυτά τα τρία ελαττώματα σχεδιασμού καλουπιών

Οι εξαγωνικές επιστρώσεις χρησιμοποιούνται ευρέως για τον έλεγχο της διάβρωσης, τη στάθμευση με γρασίδι και τα έργα εξωραϊσμού. Η εξάπλευρη γεωμετρία τους απαιτεί ακριβή σχεδιασμό καλουπιού. Όταν το πάχος ποικίλλει κατά μήκος του οδοστρωτήρα - ένα άκρο παχύτερο από το απέναντι άκρο ή το κέντρο λεπτότερο από την περίμετρο - το πρόβλημα είναι σπάνια το μείγμα σκυροδέματος ή το μηχάνημα. Τις περισσότερες φορές, η ίδια η μούχλα είναι η βασική αιτία.

Αυτό το άρθρο εξετάζει τρία κοινά ελαττώματα σχεδιασμού καλουπιού που παράγουν ανομοιόμορφες εξαγωνικές επιστρώσεις. Κάθε ελάττωμα έχει μια συγκεκριμένη διόρθωση. Η αντιμετώπιση αυτών των ζητημάτων μπορεί να μειώσει τα απόβλητα, να βελτιώσειφραγμόςσυνοχή και παρατείνει τη διάρκεια ζωής της μούχλας.

Ελάττωμα Νο. 1: Ανομοιόμορφη φθορά τοίχου κοιλότητας

Το Πρόβλημα

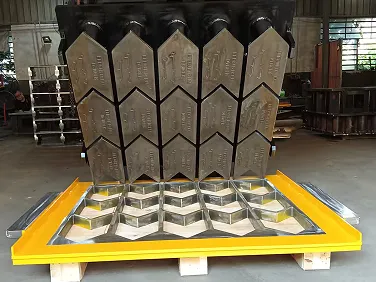

Σε ένα εξάγωνο καλούπι επίστρωσης, το σκυρόδεμα εισέρχεται στην κοιλότητα από τον πυθμένα και ρέει προς τους τοίχους. Οι τοίχοι που βλέπουν την κατεύθυνση ροής του σκυροδέματος φθείρονται πιο γρήγορα από τους απέναντι τοίχους. Σε χιλιάδες κύκλους, η μία πλευρά της κοιλότητας γίνεται πιο λεπτή από την άλλη. Στη συνέχεια, ο οδοστρωτήρας βγαίνει με ένα άκρο παχύτερο από το απέναντι άκρο.

Αυτός ο τύπος ανομοιόμορφου πάχους είναι κατευθυντικός. Εμφανίζεται ως σχήμα σφήνας παρά ως συμμετρικό εξάγωνο. Οι χειριστές συχνά κατηγορούν τη δόνηση του μηχανήματος ή το μείγμα σκυροδέματος, αλλά η πραγματική αιτία είναι η ανομοιόμορφη φθορά στα τοιχώματα της κοιλότητας.

Η Διόρθωση

Οι σχεδιαστές καλουπιών μπορούν να υπολογίσουν τη ροή του υλικού προσθέτοντας επιπλέον πάχος σε τοίχους υψηλής φθοράς ή χρησιμοποιώντας σκληρότερο χάλυβα σε αυτές τις επιφάνειες. ΣτοUNIK, χρησιμοποιούμε θερμική επεξεργασία ενανθράκωσης για να σκληρύνουμε ομοιόμορφα όλα τα τοιχώματα της κοιλότητας σε HRC58-62. Η σκληρή επιφάνεια αντιστέκεται στην τριβή και το βάθος επεξεργασίας (περίπου 2 mm) παρέχει ένα σταθερό στρώμα φθοράς σε κάθε τοίχωμα του εξαγώνου. Αυτό επιβραδύνει τη διαφορική φθορά και διατηρεί τη γεωμετρία της κοιλότητας περισσότερο.

Ελάττωμα Νο 2: Αιχμηρές εσωτερικές γωνίες

Το Πρόβλημα

Μια εξαγωνική κοιλότητα έχει δώδεκα εσωτερικές γωνίες — έξι στο επάνω άκρο και έξι στο κάτω άκρο. Όταν αυτές οι γωνίες κατεργάζονται ως αιχμηρές γωνίες 90 μοιρών, γίνονται σημεία συγκέντρωσης τάσεων. Κάθε κύκλος δόνησης ωθεί την πίεση σε αυτές τις αιχμηρές γωνίες. Το μέταλλο στη γωνία παραμορφώνεται ελαφρά και μετά ανακάμπτει. Σε δεκάδες χιλιάδες κύκλους, αυτή η επαναλαμβανόμενη πίεση προκαλεί παραμόρφωση της κοιλότητας. Η παραμόρφωση αλλάζει την απόσταση μεταξύ των αντίθετων τοίχων, με αποτέλεσμα οι επιστρώσεις να είναι πιο παχιές από τη μια πλευρά και πιο λεπτές από την άλλη.

Οι αιχμηρές γωνίες φθείρονται επίσης πιο γρήγορα από τις ακτίνες. Μια αιχμηρή γωνία έχει λιγότερη μεταλλική μάζα για να απορροφήσει την κρούση. Μόλις η γωνία τελειώσει από τη φθορά, το σχήμα της κοιλότητας αλλάζει μόνιμα.

Η Διόρθωση

Η προσθήκη ακτίνας σε κάθε εσωτερική γωνία εξαλείφει τα σημεία συγκέντρωσης του στρες. Μια ακτίνα 3–5 mm επιτρέπει στην πίεση να ρέει γύρω από τη γωνία αντί να προσκρούει σε αυτήν. Η κοιλότητα διατηρεί το σχήμα της περισσότερο και το πάχος του οδοστρώματος παραμένει σταθερό και στις έξι πλευρές.

Οι ακτινωτές γωνίες βελτιώνουν επίσης το ξεκαλούπωμα. Το σκυρόδεμα απελευθερώνεται πιο καθαρά από μια καμπύλη επιφάνεια παρά από μια αιχμηρή άκρη, μειώνοντας την αντίσταση και επιβραδύνοντας περαιτέρω τη φθορά.

Ελάττωμα Νο. 3: Ανώμαλο βάθος κοιλότητας σε όλη την πλάκα καλουπιού

Το Πρόβλημα

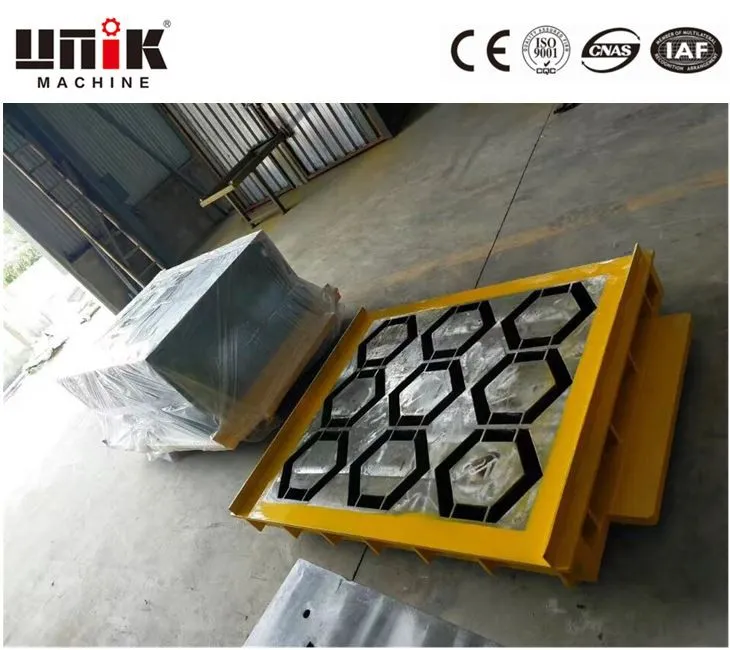

Ένα εξάγωνο καλούπι επίστρωσης τυπικά περιέχει πολλαπλές κοιλότητες - δύο, τρεις ή τέσσερις ανά πλάκα καλουπιού. Όταν η ίδια η πλάκα καλουπιού δεν είναι τελείως επίπεδη ή όταν οι κοιλότητες υποβάλλονται σε μηχανουργική επεξεργασία σε διαφορετικά βάθη, κάθε κοιλότητα παράγει ένα οδόστρωμα διαφορετικού πάχους. Αυτή η παραλλαγή δεν είναι κατευθυντική (όπως το ελάττωμα Νο. 1). Είναι τοποθετημένο: η κοιλότητα ένα παράγει χοντρές επιστρώσεις, η κοιλότητα τρία παράγει λεπτές επιστρώσεις.

Η βασική αιτία είναι συχνά κακή κατεργασία ή ανομοιόμορφη πλάκα βάσης. Οι προμηθευτές χαμηλού κόστους ενδέχεται να παραλείψουν το βήμα της ισοπέδωσης της πλάκας καλουπιού πριν κόψουν τις κοιλότητες. Άλλοι χρησιμοποιούν φθαρμένα εργαλεία CNC που κόβουν βαθύτερα στη μία πλευρά της πλάκας από την άλλη. Το αποτέλεσμα είναι ασυνεπές πάχος επίστρωσης από το ίδιο καλούπι.

Η Διόρθωση

Κάθε πλάκα καλουπιού πρέπει να είναι επιφανειακά επίπεδη προτού υποβληθεί σε μηχανική επεξεργασία οποιασδήποτε κοιλότητας. Η ανοχή διαστάσεων πρέπει να διατηρείται στα ±0,1 mm σε ολόκληρη την πλάκα. Το βάθος της κοιλότητας πρέπει να ελέγχεται σε πολλά σημεία - κέντρο και άκρα - για κάθε κοιλότητα.

Στο UNIK, χρησιμοποιούμε κατεργασία CNC με επιθεώρηση κατά τη διαδικασία. Κάθε βάθος κοιλότητας επαληθεύεται κατά την κοπή. Μετά τη μηχανική κατεργασία, η πλήρης πλάκα καλουπιού μετράται σε μια μηχανή μέτρησης συντεταγμένων (CMM) για να επιβεβαιωθεί ότι όλες οι κοιλότητες είναι εντός ανοχής. Οποιαδήποτε διακύμανση πέραν των ±0,1 χιλιοστών ενεργοποιεί μια εκ νέου εργασία.

Πώς να διαγνώσετε ποιο ελάττωμα επηρεάζει την παραγωγή σας

Πρόληψη μέσω του κατάλληλου σχεδιασμού καλουπιών

Το ανομοιόμορφο πάχος στις εξαγωνικές επιστρώσεις δεν είναι αναπόφευκτο. Τρεις πρακτικές σχεδιασμού αποτρέπουν τα περισσότερα προβλήματα μεταβολής πάχους:

1.Χρησιμοποιήστε θερμική επεξεργασία ενανθράκωσης για να δημιουργήσετε ομοιόμορφη επιφανειακή σκληρότητα (HRC58-62) σε όλα τα τοιχώματα της κοιλότητας, επιβραδύνοντας τη διαφορική φθορά.

2. Μηχανή με ακτίνες 3–5 mm σε όλες τις εσωτερικές γωνίες για να εξαλείψετε τη συγκέντρωση τάσεων και την παραμόρφωση.

3.Διατηρήστε την ανοχή ±0,1mm στο βάθος της κοιλότητας και την επιπεδότητα της πλάκας, επαληθευμένη με επιθεώρηση CMM.

Η UNIK εφαρμόζει αυτές τις πρακτικές από την ίδρυσή της το 2010. Με έδρα το Quanzhou της Κίνας, η εταιρεία κατασκευάζει μηχανές τούβλων και καλούπια σκυροδέματος για 28 χώρες. Η σειρά προϊόντων της περιλαμβάνει εξάγωνα καλούπια επίστρωσης, καλούπια κράσπεδου, καλούπια μπλοκ και εργαλεία κοίλου μπλοκ.

Για εξαγωνικά καλούπια επίστρωσης που παράγουν σταθερό πάχος κύκλους μετά από κύκλο, οι προδιαγραφές περιλαμβάνουν χάλυβα 42CrMo, θερμική επεξεργασία ενανθράκωσης, γωνιακές ακτίνες 3–5 mm, φινίρισμα επιφάνειας Ra 1,6 και ανοχή διαστάσεων ±0,1 mm.
